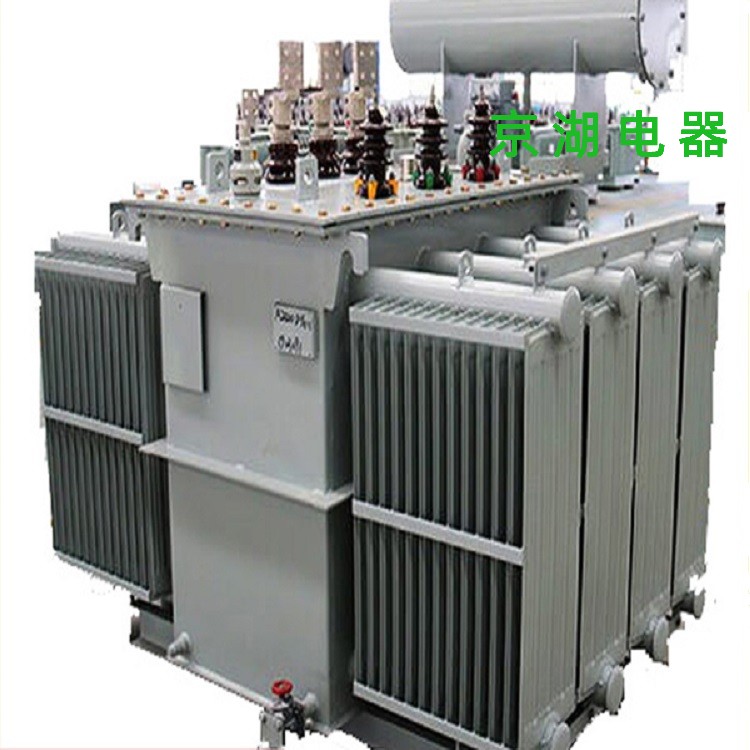

S11型35KV油浸式电力变压器

概述

产品概述：
全密封油浸式变压器适用于交流50Hz、额定工作电压10kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。产品详细信息请咨询北京市京湖电器设备厂张经理 13146600988。

详细参数

S11型35KV变压器型号含义：

型号	S	11	-	M	□	/	10
代号	(1)	(2)		(3)	(4)		(5)
代号含义	(1)三相（2）设计序号（3）全密封（4）额定容量（KVA）(5)高压侧电等级（KV)）

S11型35KV变压器工作条件：

安装高度：海拔不超过1000m

环境温度：-40℃~+40℃。

S11型35KV变压器结构特征：

●铁芯

铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

●绕组

绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上、且需切断电源后方可变换分接电压。

●安全保护装置

30-2000kVA变压器装有压力释放阀；

根据用户需求可安装具有报警和跳闸端子的气体继电器；

●油温测量装置

变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm；

1000-2000kVA变压器装有戶外式信号温度计；

●变压器油箱

变压器油箱由波纹壁构成,，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；变压器在封装时采用真空注油工艺，**去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样试验。

S11型35KV50KVA-1600KVA三相双绕组*励磁调压配电变压器

额定容量（kVA）	联结组标号	电压组合及分接范围			空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（％）
额定容量（kVA）	联结组标号	高压（kV）	高压分接范围（％）	低压（kV）	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（％）
S11型35KV-50kVA变压器	D,yn11 Yyn0	35 38.5	±5% ±2×2.5%	0.4	130	1200/1140	1.30	6.5
S11型35KV-100kVA变压器					185	2010/1910	1.10
S11型35KV-125kVA变压器					215	2370/2260	1.10
S11型35KV-160kVA变压器					225	2820/2680	1.00
S11型35KV-200kVA变压器					270	3320/3160	1.00
S11型35KV-250kVA变压器					320	3950/3760	0.95
S11型35KV-315kVA变压器					385	4750/4530	0.95
S11型35KV-400kVA变压器					465	5740/5470	0.85
S11型35KV-500kVA变压器					545	6910/6580	0.85
S11型35KV-630kVA变压器					665	7860	0.65
S11型35KV-800kVA变压器					785	9400	0.65
S11型35KV-1000kVA变压器					920	11500	0.65
S11型35KV-1250kVA变压器					1120	13900	0.60
S11型35KV-1600kVA变压器					1350	16600	0.60
S11型35KV-2000kVA变压器					1590	19700	0.55
S11型35KV-2500kVA变压器					1890	23200	0.55

注：1、对于额定容量为500KVA及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11连接组，斜线下方的负载损耗值适用于Yyn0连接组。2、根据用户需要，可提供高压分接范围为±2×2.5%的变压器。

630KVA-31500KVA三相双绕组*励磁调压电力变压器

额定容量（kVA）	联结组标号	电压组合及分接范围			空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（％）
额定容量（kVA）	联结组标号	高压（kV）	高压分接范围（％）	低压（kV）	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（％）
S11型35KV-630kVA 变压器	Ydn	35	±5%	3.15 6.3 10.5	830	7870	1.10	6.5
S11型35KV-800kVA 变压器					980	9410	1.00
S11型35KV-1000kVA 变压器					1150	11540	1.00
S11型35KV-1250kVA 变压器					1410	13940	0.90
S11型35KV-1600kVA 变压器					1700	16670	0.80
S11型35KV-2000kVA 变压器					2180	18380	0.70
S11型35KV-2500kVA 变压器					2560	19670	0.60
S11型35KV-3150kVA 变压器		35-38.5	±5%	3.15 6.3 10.5	3040	23090	0.56	7.0
S11型35KV-4000kVA 变压器					3620	27360	0.56
S11型35KV-5000kVA 变压器					4320	31380	0.48
S11型35KV-6300kVA 变压器					5250	35060	0.48
S11型35KV-8000kVA 变压器	Yd11	35-38.5	±2×2.5%	3.15 3.3 6.3 6.6 10.5 11	7200	38480	0.42	7.5
S11型35KV-10000kVA变压器					8700	45320	0.42	7.5
S11型35KV-12500kVA变压器					10080	53870	0.40	8.0
S11型35KV-16000kVA变压器					12160	65840	0.40
S11型35KV-20000kVA变压器					14400	79520	0.40
S11型35KV-25000kVA变压器					17020	94050	0.32
S11型35KV-31500kVA变压器					20220	112860	0.32

注：外形尺寸根据用户具体需要进行设计。
