一、S13-M型20KV油浸式配电变压器型号含义
型号 | S | 13 | - | M | □ | / | 20 |
代号 | (1) | (2) | (3) | (4) | (5) | ||
代号含义 | (1)三相（2）设计序号（3）全密封（4）额定容量（KVA）(5)高压侧电等级（KV)） | ||||||
二、S13-M型20KV油浸式配电变压器工作条件
1、安装高度：海拔不超过1000m
2、环境温度：-40℃~+40℃。

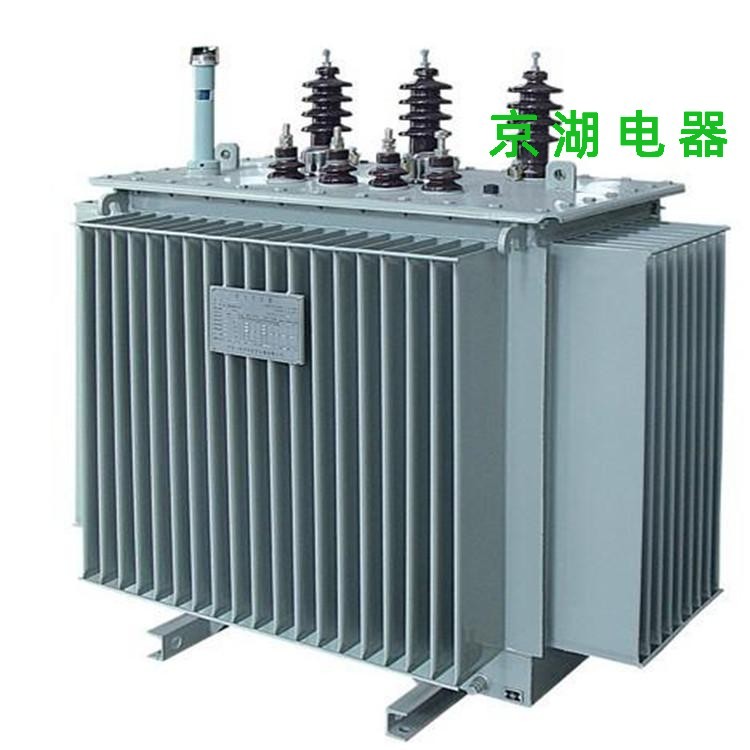

三、S13-M型20KV油浸式配电变压器结构特征
●铁芯
铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。
●绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上、且需切断电源后方可变换分接电压。
●安全保护装置
30-2000kVA变压器装有压力释放阀；
根据用户需求可安装具有报警和跳闸端子的气体继电器；
●油温测量装置
变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm；
1000-2000kVA变压器装有戶外式信号温度计；
●变压器油箱
变压器油箱由波纹壁构成,，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；变压器在封装时采用真空注油工艺，**去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样试验。
四、S13-M型20KV油浸式配电变压器技术参数：
额定 容量 （kVA） | 联结组 标号 | 电压组合及分接范围 | 空载损耗 （W） | 负载损耗 （W） | 空载电流（%） | 短路阻抗 （％） | ||
高压 （kV） | 高压分接 范围 （％） | 低压 （kV） | ||||||
S13-M型20KV-50kVA变压器 | 20 22 24 | ±5% ±2×2.5% | 0.4 | D,yn11 Yyn0 | 170 | 1270/1210 | 2.00 | 6.5 |
S13-M型20KV-100kVA变压器 | 230 | 2120/2020 | 1.80 | |||||
S13-M型20KV-125kVA变压器 | 270 | 2500/2380 | 1.70 | |||||
S13-M型20KV-160kVA变压器 | 290 | 2970/2830 | 1.60 | |||||
S13-M型20KV-200kVA变压器 | 340 | 3500/3330 | 1.50 | |||||
S13-M型20KV-250kVA变压器 | 410 | 4160/3960 | 1.40 | |||||
S13-M型20KV-315kVA变压器 | 490 | 5010/4770 | 1.40 | |||||
S13-M型20KV-400kVA变压器 | 580 | 6050/5760 | 1.30 | |||||
S13-M型20KV-500kVA变压器 | 690 | 7280/6930 | 1.20 | |||||
S13-M型20KV-630kVA变压器 | 830 | 8280 | 1.10 | |||||
S13-M型20KV-800kVA变压器 | 980 | 9900 | 1.00 | |||||
S13-M型20KV-1000kVA变压器 | 1150 | 12150 | 1.00 | |||||
S13-M型20KV-1250kVA变压器 | 1410 | 14670 | 0.90 | |||||
S13-M型20KV-1600kVA变压器 | 1700 | 17550 | 0.80 | |||||
