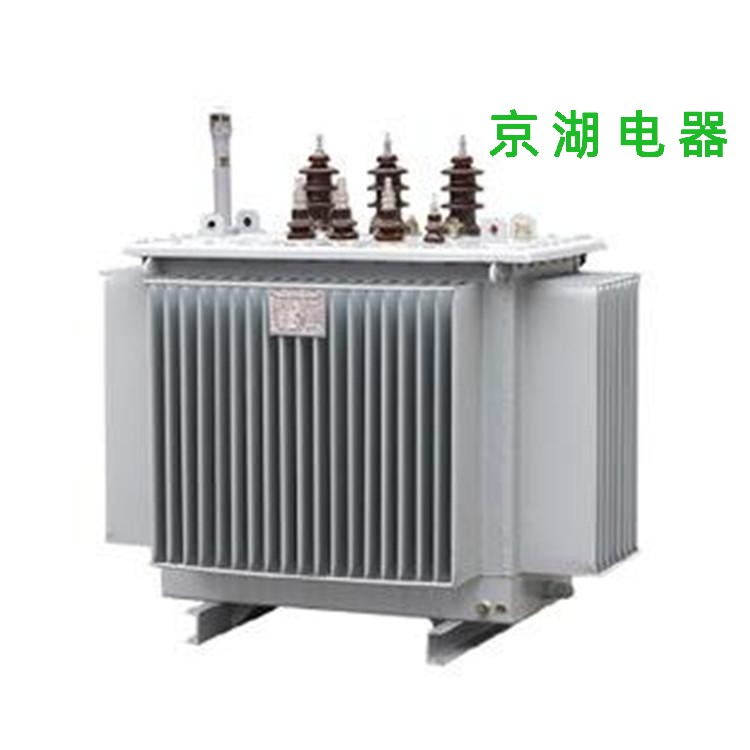

SH15-M系列10KV非晶合金油浸式变压器

概述

SH15-M系列10KV非晶合金油浸式变压器产品概述：
变压器可把电网电压变换成系统或负载所需要的电压，实现电能的传递和分配。SH15-M系列10KV非晶合金油浸式变压器可取代硅钢片铁心的变压器而广泛适用于户外的配电系统，本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染，特别适用于电能不足和负荷波动大以及难以进行日常维护的地区，由于变压器采用全密封结构，绝缘油和绝缘介质不受大气污染，因而可在潮湿的环境中运行，是城市和农村广大配电网络中理想的配电设备。详细信息请咨询北京市京湖电器设备厂张经理 13146600988。

详细参数

SH15-M系列10KV非晶合金变压器产品特点：

1、节能产品，空载损耗比S9型变压器低75%左右；

2、损耗低、发热少、温升低、运行稳定；3、结构先进合理，抗短路能力强；4、超载能力强、安全可靠、耐腐蚀性强、免维护。

SH15-M系列10KV非晶合金变压器通过短路实验：

由于非晶合金铁心不能承受机械力的作用，加之矩形线圈的机械强度较弱，因此非晶合金变压器通过短路试验成为变压器领域的一个技术难题，我公司成熟的技术经验成功地攻克这一难关，自行设计开发SH15-M-2500/10配电器。

SH15-M系列10KV非晶合金变压器产品绝缘水平：

电压等级KV	设备*高电压有效值KV	额定短时工频耐受电压有效（KV/min）	额定雷电冲击耐受电压全波峰值（KV）
≤1	≤1.1	5	∽
6	6.9	25	75
10	11.5	35	95
20	23	55	125

SH15-M系列10KV非晶合金变压器产品符合标准：

GB 1094.1-1996 电力变压器 **部分总则

GB 1094.2-1996 电力变压器第二部分温升

GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验

GB 1094.5-2003 电力变压器第五部分承受短路的能力

GB311.1-1997高压输变电设备绝缘配合

GB/T25446-2010油浸式非晶合金铁心密封式三相油浸配电变压器

IEC60076电力变压器

ANS/C57.12.00油浸式配电、电力及调压变压器通用技术要求

SH15-M系列10KV单相油浸式非晶合金铁心配电变压器技术参数：

额定容量（kVA）	电压组合及分接范围			联结组标号	空载损耗（KW）	负载损耗（KW）	空载电流（％）	短路阻抗（％）
额定容量（kVA）	高压（kV）	高压分接范围（％）	低压（kV）	联结组标号	空载损耗（KW）	负载损耗（KW）	空载电流（％）	短路阻抗（％）
SH15-M系列10KV单相-5kVA非晶合金金变压器	6 6.3 10 10.5 11	±5% ±2×2.5%	2×(0.22-0.24) 或0.22-0.24	110 116	0.02	0.15	2.40	3.5
SH15-M系列10KV单相-10kVA非晶合金变压器					0.02	0.26	2.20
SH15-M系列10KV单相-16kVA非晶合金变压器					0.02	0.37	2.00
SH15-M系列10KV单相-20kVA非晶合金变压器					0.03	0.43	1.80
SH15-M系列10KV单相-30kVA非晶合金变压器					0.03	0.63	1.60
SH15-M系列10KV单相-40kVA非晶合金变压器					0.04	0.78	1.40
SH15-M系列10KV单相-50kVA非晶合金变压器					0.04	1.10	1.20
SH15-M系列10KV单相-63kVA非晶合金变压器					0.05	1.14	1.00
SH15-M系列10KV单相-80kVA非晶合金变压器					0.06	1.40	0.90
SH15-M系列10KV单相-100kVA非晶合金变压器					0.07	1.65	0.80
SH15-M系列10KV单相-125kVA非晶合金变压器					0.09	1.95	0.70
SH15-M系列10KV单相-160kVA非晶合金变压器					0.10	2.37	0.70

SH15-M系列10KV三相油浸式非晶合金铁心配电变压器技术参数：

额定容量（kVA）	电压组合及分接范围			联结组标号	空载损耗（KW）	负载损耗（KW）	空载电流（％）	短路阻抗（％）
额定容量（kVA）	高压（kV）	高压分接范围（％）	低压（kV）	联结组标号	空载损耗（KW）	负载损耗（KW）	空载电流（％）	短路阻抗（％）
SH15-M系列10KV三相-30kVA非晶合金变压器	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Dyn11	0.33	0.60	1.70	4.0
SH15-M系列10KV三相-50kVA非晶合金变压器					0.43	0.87	1.30
SH15-M系列10KV三相-63kVA非晶合金变压器					0.50	1.04	1.20
SH15-M系列10KV三相-80kVA非晶合金变压器					0.60	1.25	1.10
SH15-M系列10KV三相-100kVA非晶合金变压器					0.75	1.50	1.00
SH15-M系列10KV三相-125kVA非晶合金变压器					0.85	1.80	0.90
SH15-M系列10KV三相-160kVA非晶合金变压器					0.10	2.20	0.70
SH15-M系列10KV三相-200kVA非晶合金变压器					0.12	2.60	0.70
SH15-M系列10KV三相-250kVA非晶合金变压器					0.14	3.05	0.70
SH15-M系列10KV三相-315kVA非晶合金变压器					0.17	3.65	0.50
SH15-M系列10KV三相-400kVA非晶合金变压器					0.20	4.30	0.50
SH15-M系列10KV三相-500kVA非晶合金变压器					0.24	5.15	0.50
SH15-M系列10KV三相-630kVA非晶合金变压器					0.32	6.20	0.30	4.5
SH15-M系列10KV三相-800kVA非晶合金变压器					0.38	7.50	0.30
SH15-M系列10KV三相-1000kVA非晶合金变压器					0.45	10.30	0.30
SH15-M系列10KV三相-1250kVA非晶合金变压器					0.53	12.00	0.20
SH15-M系列10KV三相-1600kVA非晶合金变压器					0.63	14.50	0.20
SH15-M系列10KV三相-2000kVA非晶合金变压器					0.75	17.40	0.20	5.0
SH15-M系列10KV三相-2500kVA非晶合金变压器					0.90	20.20	0.20	5.0
